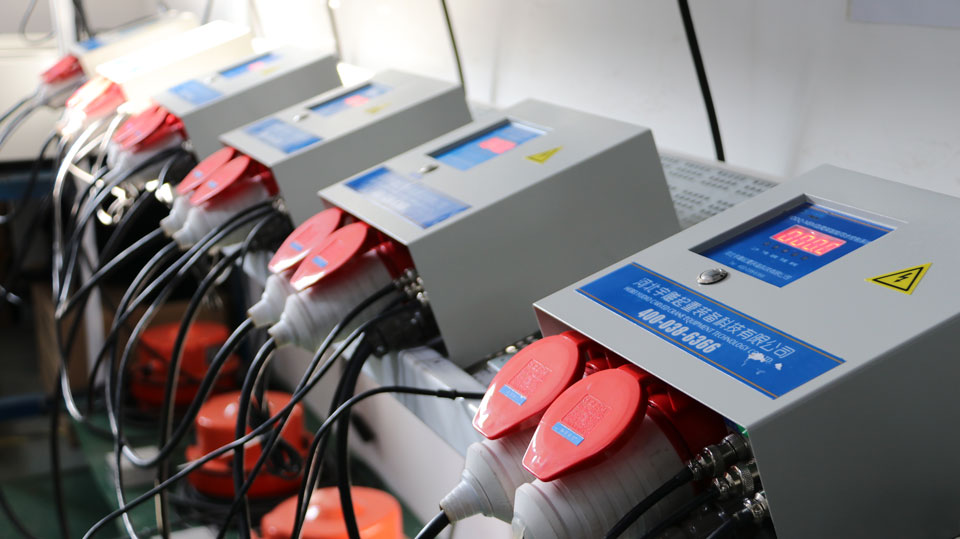

分控箱主控箱给分控箱提供380V动力电，主控箱通过一条485通讯总线和分控联系在一起，分控箱接收主控箱命令执行相应动作，实现爬架的升降。分控箱由分控板，接触器（正反转两个接触器，两个接触器具有互锁功能），变压器、数码管显示等组成，分控箱功能如下：

1系统电源控制380V动力电（三相四线）接入正转和反转接触器，分控板控制两个接触器的闭合、断开（接触器有互锁功能，不会同时闭合导致短路）从而控制电葫芦正转（爬架上升）和反转（爬架下降）；变压器将AC220交流电变为AC12V交流电给分控板供电；

2收发控制命令分控板通过485总线接收主控命令，根据主控命令控制电葫芦正反转；同时将分控重力传感器数据和工作状态实时反馈给主控；

3显示重力数据分控箱数码管显示器可以实时显示传感器数据；
